サブモニター切り替え環境の改善 (その2)

f:id:kuronekofreedom:20200518225636j:plain

このエントリーをはてなブックマークに追加

自粛要請により、引きこもり生活の中で突如思いついた
サブモニター切り替え環境の改善の続報です。
前回の記事は下記です。
サブモニター切り替え環境の改善 - くろねこ自由気ままな日記

そのまえに

今回のメインの機材である
NAKAGAWA TR-KVM-104は、どこから出てきたのか?
の説明をしてなかったので説明しますね。

20年以上前(世紀末)、我が家のPC環境は、
ショップメイドのDOS/V(ミドルタワー)
+17インチブラウン管モニターが1台だった
のですが、このDOS/V機(Pentium 133MHz)のスペックも陳腐化し、新しいPCを自作したが、古いほうのPCももったいないので当面は併用することにしたのです。
そこで、モニター、キーボード、マウスを共有するべく、KVM切り替え機が必要となったのです。

PCショップ等で、KVM切り替え機を見ると、2台用のものがたくさんあり、その殆どのものは、ケーブルがY字状で、据え置き型の切り替え機ではなかったのです。
また、当時は会社から外出先用としてノートPCを持たされており、これも接続できたらとも考えていたため、2台用ではなく、4台用とか無いの? と物色していると、
見つけたのが、NAKAGAWA TR-KVM-104 です。
一目見た瞬間、「なんかかっこいい!」(←変態(笑))と思いソッコーで購入したのです。
当時、いくらだったか覚えていないが、それなりの決断だったことのみ覚えています。

時は流れ、我が家のPCも増殖し(笑)、NAKAGAWA TR-KVM-104 では接続しきれなくなり、中古のATEN CS-9138(DSUB,PS/2キーボード,PS/2マウスの8台切り替えでラックマウント型)を購入、NAKAGAWA TR-KVM-104 は引退となりました。(余暇扱い)

それでは、前回の続きです。

対策1 KVM本体にDC9Vの電源アダプタを接続 を検証

入手した DC 9V 電源アダプタを KVM本体 に接続
そのほか、PCとモニターを KVM本体 に接続

準備は整った!

さあ、電源アダプタをコンセントに接続!!
「ピーっ ピーっ」と KVM本体 がアラームを発する。

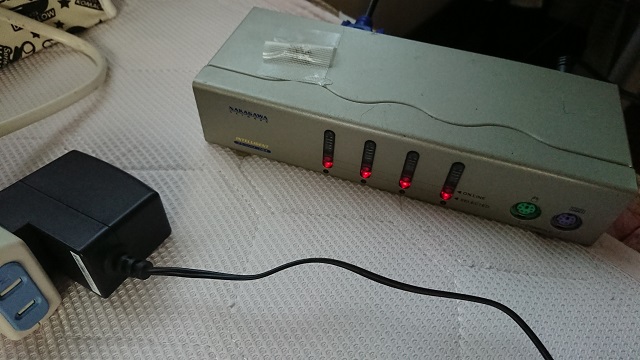

KVM本体の状態は下記の写真のとおり。
・ すべてのポートが「SELECTED」状態
・ すべてのポートが「ONLINE」が消灯状態

f:id:kuronekofreedom:20200518230117j:plain

対策1 の検証結果 → 予想通り失敗

結果は、(当初の予想通り)切り替えはできない。
まあ、ONLINEのデバイスが無いので当然と言えば当然である。
しかし、驚いたのは、”すべてのポートがSELECTED状態”は想定外でした。

ということで、楽しい楽しい工作の時間です!

対策3 自作給電用ケーブル の製作

前回の投稿時点で、PS/2コネクタは、きったないPS/2マウスが1個でしたが、家の屋根裏から、PS/2キーボードが出てきた。DELL製の濃紺のやつ、結構きれいでした。
これで、PS/2コネクタが2個になった。

前回の投稿では、PS/2ポートと1対1でUSB給電する予定であったが、(根拠は無いが)USBの規格では 500mA でHDDも駆動できるのであれば、KVM本体 の切り替え回路には十分ではないか!? と。

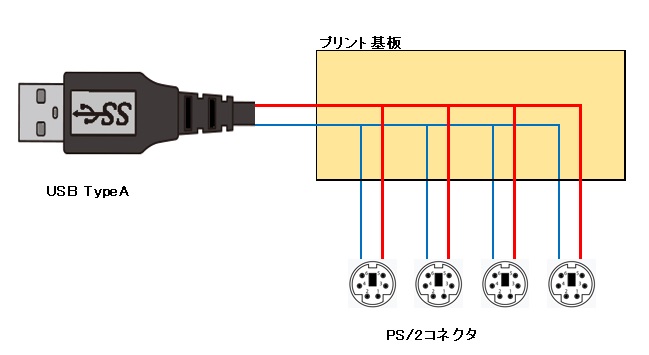

ということで、下記の配線を行うこととした。

f:id:kuronekofreedom:20200518230407j:plain

「自作給電用ケーブル」配線図

ケースはダイソーで買っておいた小さな食材保管用のプラスチックケースを利用。
プリント基板をケースに収納できるサイズにカッターで切断。
PS/2コネクタは2本しか準備できなかったので、とりあえず2ポート分を製作する。

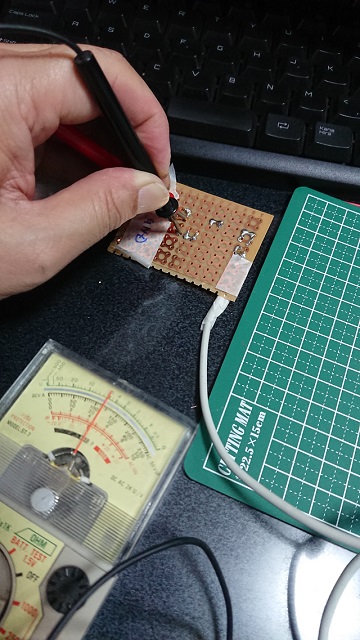

f:id:kuronekofreedom:20200518230543j:plain

ヤニの匂いが工作気分を掻き立てる(←変態)

ヤニの香りが・・・

解いたケーブルとピン配列の対応をテスターで確認しながら進めます。
寄せ集めのコネクタなので、一つ一つ配線が異なります。
なかなか根気のいる作業です。いつも思いますが、もう一本手があれば・・・

仮止め → 通電チェック → はんだ付け → 通電チェック
を、USBケーブル、PS/2ポート1用、PS/2ポート2用と繰り返して作業を進める。

地味な作業を進め、完成です!

f:id:kuronekofreedom:20200518230804j:plain

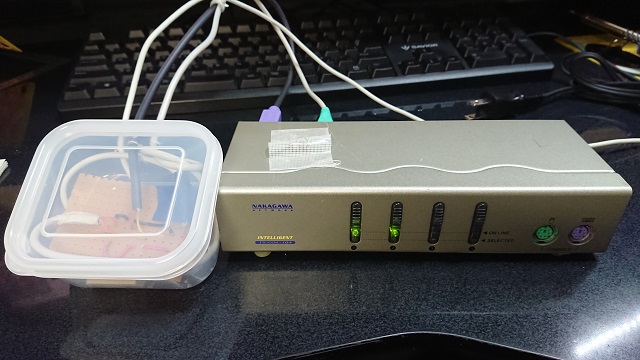

「自作給電用ケーブル」2ポート状態 前面

f:id:kuronekofreedom:20200518230937j:plain

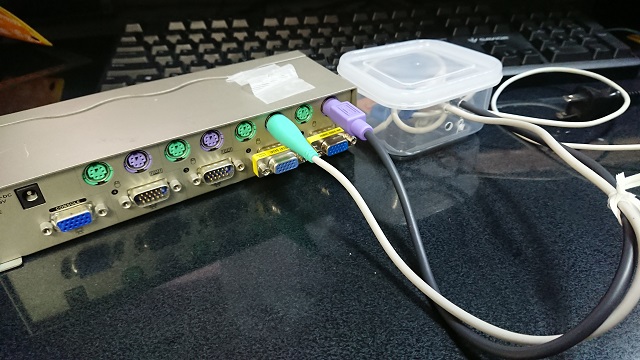

「自作給電用ケーブル」2ポート状態 背面

通電状態は、Goodな感じです。
実際の利用イメージでテストを行う。
モニター、PC(2台)、KVM本体、そして、今回製作した「自作給電用ケーブル」を接続して動作確認をしてみる。

f:id:kuronekofreedom:20200518231142j:plain

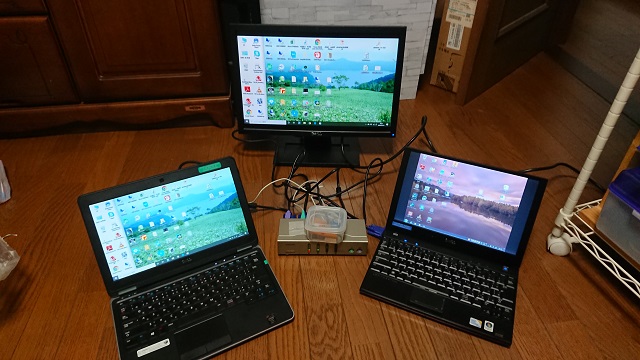

動作テスト ・・・ PC1(左のPC)の選択した状態

f:id:kuronekofreedom:20200518231334j:plain

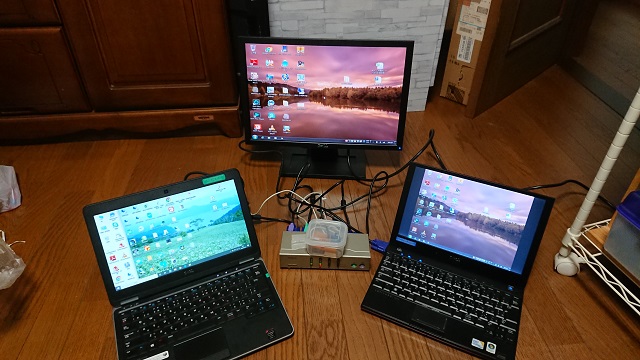

動作テスト ・・・ PC2(右のPC)の選択した状態

接続した配線回りはこんな感じです。
テストなので、USB給電は電源アダプタではなく、テスト用のPCに接続しています。

一応、成功です。

まだ、2ポート分の工作が残っているので、PS/2コネクタ(2個)と、DSUBメスメスアダプタ(2個)を入手したら工作を再開します。※時期未定※

ここまでの作業、費用はゼロ です。(工作時の電気代等を除く)
